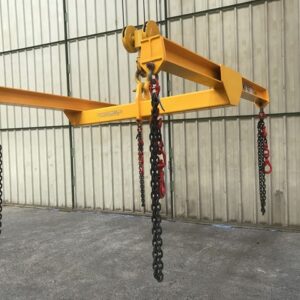

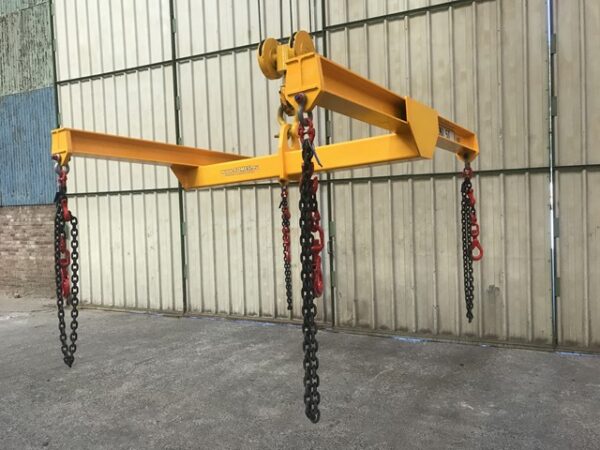

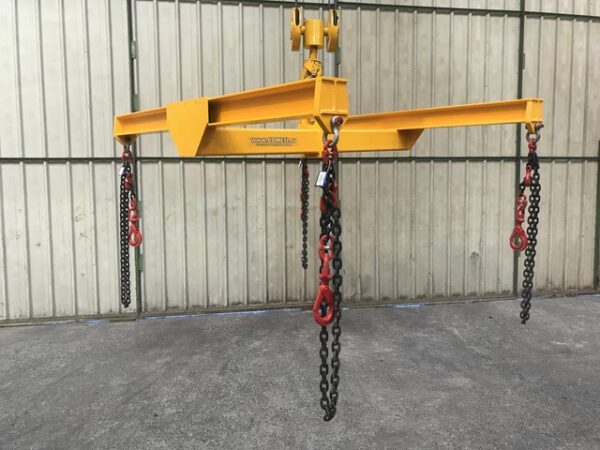

Palonnier multipoutres en H – 5t – suspentes fixes

Description

Le palonnier multipoutres sur mesure en H 5 tonnes est un équipement professionnel destiné aux opérations de levage industriel et de manutention de charges jusqu’à 5 000 kg. Sa structure multipoutres permet de répartir les points de reprise suivant deux axes et constitue une solution particulièrement adaptée aux charges larges, longues, volumineuses ou nécessitant quatre points d’accrochage.

Avec une CMU (Charge Maximale d’Utilisation) de 5 000 kg et un poids à vide de 1 110 kg, ce palonnier est conçu pour les environnements industriels nécessitant une solution de levage robuste et spécifiquement dimensionnée selon la géométrie de la charge.

La partie supérieure est équipée d’une attache centrale fixe pour crochet, permettant de raccorder directement le palonnier à un appareil de levage compatible. Cette configuration contribue également à réduire la hauteur perdue, afin d’optimiser la hauteur utile disponible pendant les opérations de manutention.

La structure en H comprend une poutre principale et des traverses permettant de répartir les points de reprise sur plusieurs axes. L’entraxe inférieur fixe entre les traverses est de 2 500 mm, définissant la répartition longitudinale des points de levage.

La partie inférieure est équipée d’un jeu de 4 suspentes fixes simples pour manilles. L’entraxe fixe entre les suspentes est de 2 000 mm. La combinaison des deux entraxes permet ainsi d’obtenir quatre points de reprise répartis sous la structure du palonnier.

Principales caractéristiques techniques :

CMU : 5 000 kg / 5 tonnes
Poids à vide : 1 110 kg
Configuration : palonnier multipoutres en H sur mesure
Prise supérieure : 1 attache centrale fixe pour crochet
Entraxe inférieur entre les traverses : fixe, 2 500 mm
Prise inférieure : 4 suspentes fixes simples
Entraxe inférieur entre les suspentes : fixe, 2 000 mm
Accrochage inférieur : prévu pour manilles
Nombre de points de reprise : 4
Fabrication : sur mesure
Fabrication française

La configuration multipoutres en H constitue l’un des principaux avantages de ce palonnier. Contrairement à une configuration monopoutre, elle permet de répartir la reprise de la charge suivant deux axes. Les quatre points d’accrochage contribuent ainsi à assurer une manutention adaptée aux pièces dont les dimensions ou la géométrie nécessitent une répartition spécifique des efforts.

Les 4 suspentes fixes sont particulièrement adaptées lorsque les dimensions de la charge et la position de ses points de levage sont connues et constantes. Avec un entraxe de 2 500 mm entre les traverses et de 2 000 mm entre les suspentes, le palonnier est spécifiquement dimensionné pour la configuration de manutention prévue.

Le palonnier est équipé d’une plaque d’identification regroupant les principales informations nécessaires à sa traçabilité : fabricant, marquage CE, numéro de série, date de fabrication, CMU et poids à vide.

Selon la configuration de levage souhaitée, différents accessoires de levage peuvent compléter l’équipement : manilles, crochets à linguet, crochets de sécurité, mailles de jonction, élingues ou autres accessoires compatibles. Une note de calcul peut également être proposée selon les besoins du projet.

Conçu et fabriqué par COMESI, ce palonnier multipoutres en H 5 tonnes avec 4 suspentes fixes constitue une solution sur mesure pour les professionnels recherchant un équipement de levage robuste, stable et adapté aux charges nécessitant quatre points de reprise. Il peut répondre aux besoins de nombreux secteurs comme l’industrie, la métallurgie, la construction mécanique, la maintenance, la production ou la manutention de pièces spécifiques.

Calculé selon la NF EN 13155, ce palonnier est destiné aux applications professionnelles nécessitant une solution de levage spécifiquement dimensionnée selon la charge, sa géométrie, ses points d’accrochage et les conditions d’utilisation.
