Palonnier multipoutres en H – 7t – 2 jeux de 7 suspentes

Description

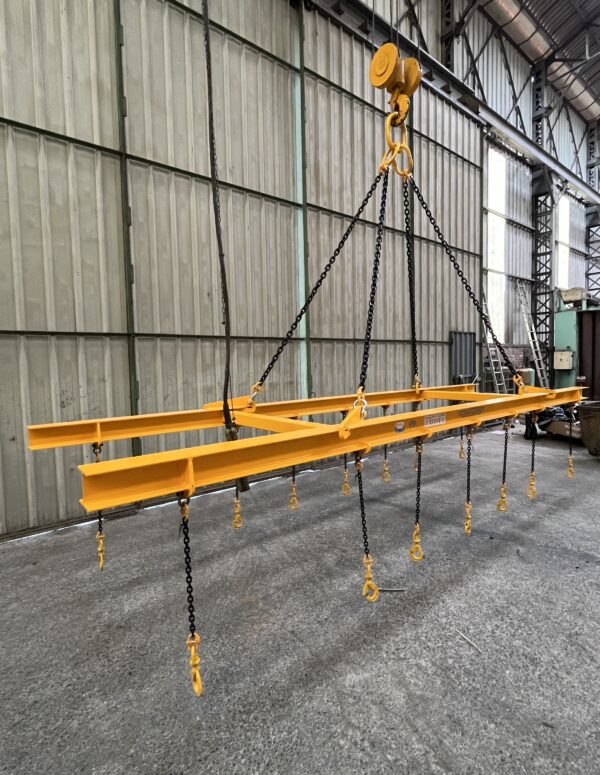

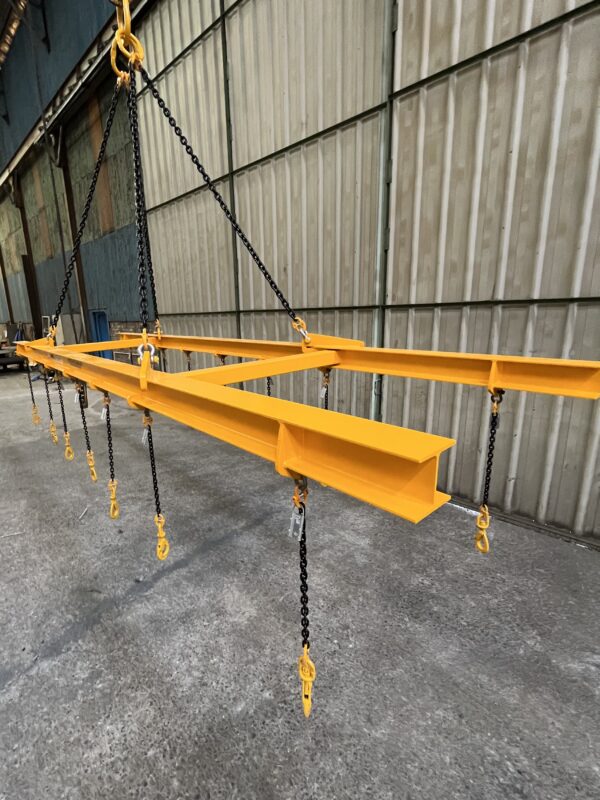

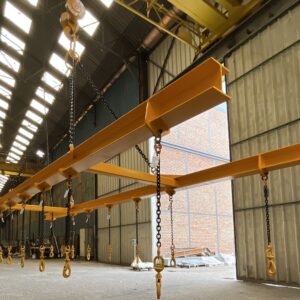

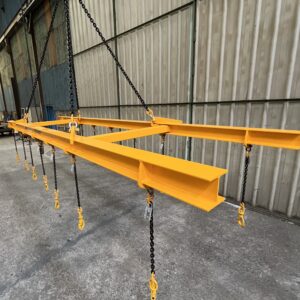

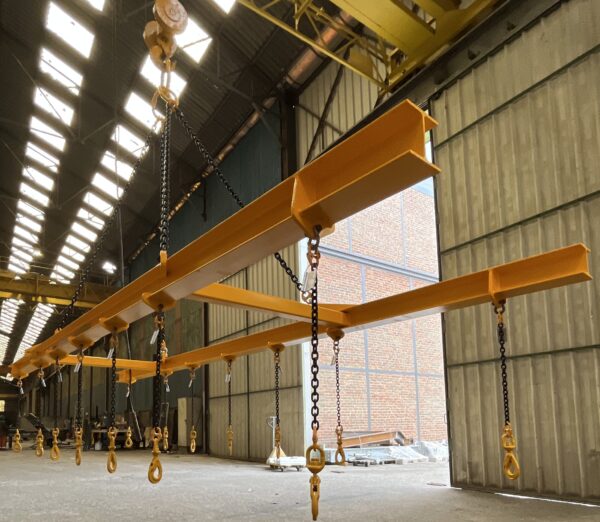

Le palonnier multipoutres sur mesure en H 7 tonnes avec 2 jeux de 7 suspentes est un équipement professionnel spécialement conçu pour les opérations de levage industriel et de manutention de charges jusqu’à 7 000 kg nécessitant une répartition des efforts sur de nombreux points d’accrochage.

Avec une CMU (Charge Maximale d’Utilisation) de 7 000 kg et un poids à vide de 320 kg, ce palonnier associe une structure multipoutres en H à plusieurs points de suspension afin d’assurer une reprise adaptée des charges présentant une géométrie complexe, une grande largeur ou de nombreux points de levage.

La partie supérieure est équipée de 4 attaches fixes pour manilles. Cette configuration permet la mise en place d’un élingage supérieur réparti sur plusieurs points, favorisant la stabilité du palonnier et la bonne transmission des efforts vers l’appareil de levage.

La structure comprend 2 traverses fixes, formant avec la poutre principale une configuration en H. Cette architecture permet de disposer les points de reprise sur plusieurs axes et constitue une solution particulièrement adaptée à la manutention de charges larges ou nécessitant une répartition transversale et longitudinale des efforts.

La partie inférieure est organisée en 2 rangées d’entraxes fixes et comporte 2 jeux de 7 suspentes fixes pour manilles, soit un total de 14 suspentes. Cette configuration offre de nombreux points de reprise pour adapter l’accrochage à la géométrie de la charge et répartir les efforts sur plusieurs zones.

Principales caractéristiques techniques :

CMU : 7 000 kg / 7 tonnes
Poids à vide : 320 kg
Configuration : palonnier multipoutres en H sur mesure
Prise supérieure : 4 attaches fixes pour manilles
Structure : 2 traverses fixes
Configuration inférieure : 2 rangées d’entraxes fixes
Prise inférieure : 2 jeux de 7 suspentes fixes
Nombre total de suspentes : 14
Accrochage des suspentes : prévu pour manilles
Fabrication : sur mesure
Fabrication française

La présence de 14 suspentes fixes réparties sur deux rangées constitue la principale particularité de ce palonnier. Elle permet de multiplier les points de reprise et de répartir la charge sur une surface plus importante qu’avec un palonnier monopoutre classique. Cette configuration est particulièrement intéressante pour les pièces dont la structure impose plusieurs points d’accrochage ou dont les dimensions nécessitent une répartition spécifique des efforts.

La configuration multipoutres en H permet également de reprendre une charge suivant deux axes. Elle apporte ainsi une solution adaptée à la manutention de pièces larges, longues, volumineuses ou complexes pour lesquelles un levage sur seulement deux points ne serait pas adapté.

Le palonnier est équipé d’une plaque d’identification regroupant les principales informations nécessaires à sa traçabilité : fabricant, marquage CE, numéro de série, date de fabrication, CMU et poids à vide.

Selon la configuration de levage souhaitée, différents accessoires de levage peuvent compléter l’équipement : manilles, crochets de sécurité tournants à vide, mailles de jonction, élingues ou autres accessoires compatibles. Une note de calcul peut également être proposée selon les besoins du projet.

Conçu et fabriqué par COMESI, ce palonnier multipoutres en H 7 tonnes avec 14 suspentes fixes constitue une solution sur mesure pour les professionnels recherchant un équipement de levage robuste, stable et adapté aux charges nécessitant de multiples points de reprise. Il peut répondre aux besoins rencontrés dans l’industrie, la métallurgie, la construction mécanique, la production, la maintenance ou la manutention de pièces spécifiques.

Calculé selon la NF EN 13155, ce palonnier est destiné aux applications professionnelles nécessitant une solution de levage spécifiquement dimensionnée selon la charge, sa géométrie, ses différents points d’accrochage et les conditions d’utilisation.
